QuantaStor 采用软件定义存储的最新技术，支持高可用架构的存储系统。

QuantaStor的群集存储池配置可确保在节点中断或与活动节点的存储连接丢失的情况下确保高可用性（HA）。

从硬件角度来看，一个或多个群集存储池的QuantaStor部署至少需要两个QuantaStor系统，以便在活动系统脱机的情况下可以进行自动故障转移。

这些配置的另一个要求是，高可用性池的磁盘存储设备不能位于任何一个服务器单元中。而是存储必须来自外部源，它可以像使用一个或多个SAS JBOD机柜一样简单，或者对于更高性能的配置，可以是单独的SAN，通过FC将块存储（LUN）交付给QuantaStor前端系统（首选）或iSCSI 。

HA群集设置（JBOD）

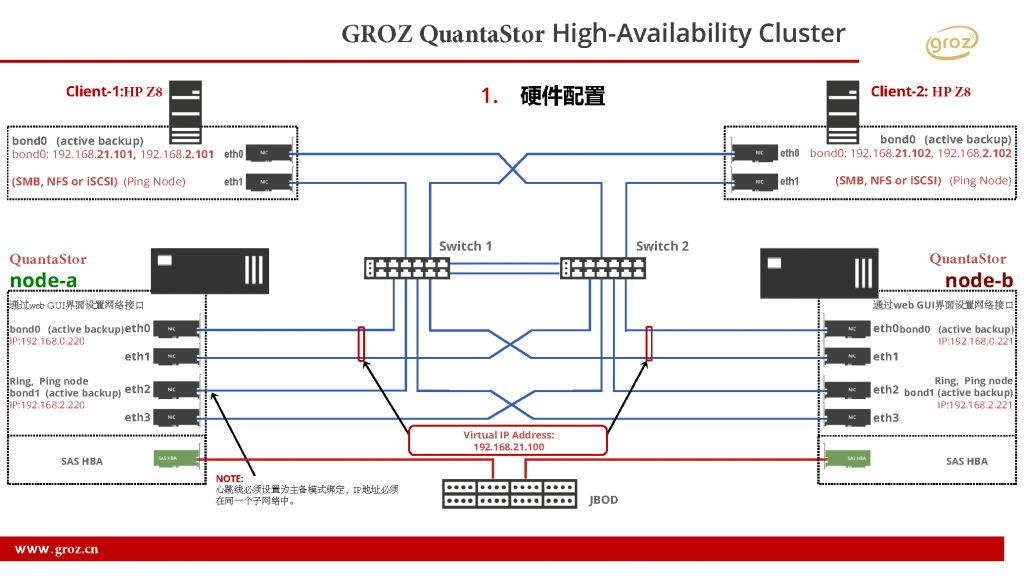

方式一：两台存储控制节点配合一个JBOD扩展箱实现高可用环境

QuantaStor的双控HA高可用一体机也是采用同样原理。

当主节点出现问题或网络中断时，备节点会自动接管数据池不间断提供文件共享服务。

方式二： 两台存储控制节点配合二或多个JBOD扩展箱实现高可用环境

QuantaStor两台控制节点采用多端口SAS HBA分别连接两台或多台JBOD扩展箱。

注意：每个HBA卡只能接一台JBOD扩展箱的SAS扩展器上，在多个JBOD扩展箱的环境里可以采用多块HBA卡或多端口HBA分别接不同的JBOD扩展箱。应避免级联JBOD，降低复杂性。

HA集群设置 （SAN）

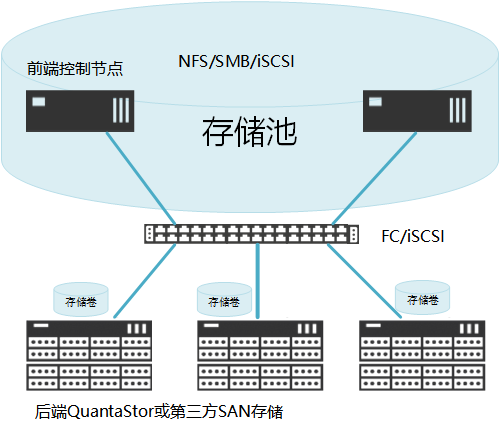

基于SAN / ZFS的高可用性分层SAN / NAS存储布局

在此配置中，两台或多台QuantaStor前端控制器系统充当后端SAN中存储的网关。QuantaStor可以接管NetApp，华为，Lenovo，HP，EMC 等第三方 SAN作为后端存储做高可用存储集群。

系统 前端和后端节点之间的连接可以是FC或iSCSI。

FC SAN后端配置

• 创建主机条目，为每个前端系统创建一个条目，并在前端系统上添加每个FC端口的WWPN，这些端口将用于前端和后端节点之间的相互通信。
• 后端系统必须使用Qlogic QLE 8Gb或16Gb FC卡。

iSCSI SAN后端配置

• 强烈建议将前端（客户端通信）和后端（控制系统与数据系统之间的通信）的网络分开。
• 如果后端系统与前端系统位于同一网格中，则为每个前端系统添加带有IQN（或FC WWPN）的主机条目。这些主机条目将用于将存储卷从后端系统分配到前端系统，以便可以聚合存储。
• 将后端系统上的所有存储卷分配给前端系统的主机条目。
• 要建立与后端节点上存储卷的iSCSI连接，创建软件 iSCSI适配器，后端存储系统必须将其存储卷分配给具有关联的iSCSI IQN的前端节点的所有主机。
• 在慢速的1GbE端口或其他不应流经iSCSI流量的（管理）端口上，禁用客户端iSCSI访问。
